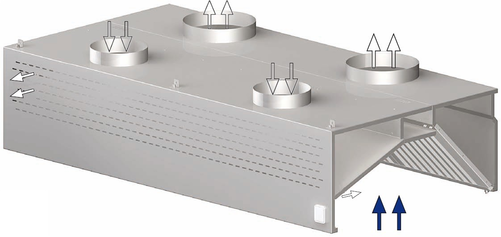

Okap indukcyjno-kompensacyjny przyścienny skrzyniowy 3000×1200 mm, wywiew do 3400 m³/h, STALGAST START Line 9821412300
Okap indukcyjno-kompensacyjny przyścienny skrzyniowy STALGAST z linii START Line jest przeznaczony do zawieszenia przy ścianie, nad linią urządzeń ustawionych wzdłuż niej. Szerokość i głębokość okapu dobiera się do długości i głębokości ciągu urządzeń grzewczych – ten wariant obejmie urządzenia wystające do ok. 850 mm i ciąg o długości do ok. 2300 mm.
Oprócz króćców wyciągowych ma króćce nawiewne – nawiew indukcyjny i kompensacyjny współpracuje z wentylatorem nawiewnym. Ze względu na szerokość konstrukcja jest podzielona na skręcane ze sobą segmenty z połączonymi komorami wyciągowymi, co ułatwia wniesienie okapu.
Charakterystyka serii START Line
START Line to podstawowa linia okapów STALGAST z bogatym typoszeregiem: okapy wyciągowe, indukcyjne, kompensacyjne i indukcyjno-kompensacyjne w wersjach przyściennych i centralnych. Są przeznaczone dla małej i średniej gastronomii, do współpracy z wentylatorami wyciągowymi i nawiewnymi, bez potrzeby opracowywania skomplikowanych projektów instalacji. Są przygotowane do łatwego montażu i uruchomienia bezpośrednio po instalacji.
Konstrukcja i funkcjonalność
- Okap w całości wykonany ze stali nierdzewnej.
- Rynienka ociekowa z króćcem spustowym.
- Konstrukcja skrzyniowa. Przy dużej szerokości dzielona na skręcane segmenty z połączonymi komorami wyciągowymi.
- Średnicę, liczbę i rozmieszczenie króćców wyciągowych określa się przy zamówieniu.
- Króćce nawiewne do podłączenia wentylatora nawiewnego.
Komplet danych i parametrów produktu
- Wymiary: 3000 × 1200 × 450 mm (szerokość × głębokość × wysokość)
- Rodzaj montażu: przyścienny
- Kształt: skrzyniowy
- Tryb pracy: indukcyjno-kompensacyjny
- Maks. ilość powietrza wywiewanego: 3400 m³/h przy spadku ciśnienia 100 Pa
- Min. liczba króćców wyciągowych: 4 szt.
- Min. średnica króćców wyciągowych: 250 mm
- Nawiew indukcyjny: do 248 m³/h
- Nawiew kompensacyjny: do 346 m³/h
- Nawiew łącznie: 595 m³/h przy przepływie 2 m/s
- Min. liczba króćców nawiewnych: 4 szt.
- Min. średnica króćców nawiewnych: 100 mm
- Liczba segmentów: 2
- Materiał: stal nierdzewna
- Producent: STALGAST
- Linia: START Line
- Typ wg katalogu producenta: 214
- Kod producenta: 9821412300
Opcje dodatkowe
- Filtry labiryntowe typu B ze stali nierdzewnej: 4 filtry 500×500 mm i 2 filtry 400×500 mm – skuteczność filtracji 70% dla cząsteczek o średnicy do 8 μm (badania wg VDI 2052-1).
- Oświetlenie LED o klasie odporności IP68 z włącznikiem: 6 lamp o łącznej mocy 90 W.
- Króćce wyciągowe o średnicy 100, 150, 160, 200, 250, 300 lub 315 mm. Króćce nawiewne o średnicy 100, 150, 200 lub 250 mm.
- Wykonanie ze stali AISI 304.
Najważniejsze korzyści
- Wymiary dopasowane do linii urządzeń – szeroki typoszereg pozwala dobrać okap bez projektowania na zamówienie.
- Filtry i oświetlenie dobierasz według potrzeb, płacąc tylko za potrzebne wyposażenie.
- Gotowy do szybkiego montażu i uruchomienia po instalacji.
Zastosowanie
Okap sprawdza się nad liniami grzewczymi, piecami konwekcyjno-parowymi, piecami do pizzy, kotłami i patelniami wychylnymi oraz innymi urządzeniami w małej i średniej gastronomii. Według zasad doboru STALGAST dolną krawędź frontu okapu montuje się na wysokości 2000 mm, a od skrajnych urządzeń do krawędzi okapu zachowuje się min. 350 mm (przy piecach konwekcyjno-parowych, kotłach i patelniach wychylnych zalecane jest min. 500 mm od frontu).
Użytkowanie i konserwacja
- Filtry labiryntowe można myć maszynowo lub ręcznie.
- Tłuszcz i skropliny zebrane w rynience odprowadza się przez króciec spustowy.
